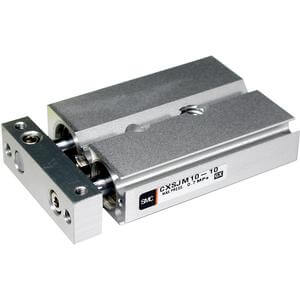

CXSJ, Doppeltwirkender Kompaktzylinder – CXSJL10-20

• Die Serie CXS ist in sechs Bohrungsgrößen und Hublängen bis 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise Verdrehsicherung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabungsaufgaben. Der CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. In Reinraumausführung erhältlich.

Hauptmerkmale

• Doppelstangenzylinder, Kompaktbauweise
• Gleitlager oder Kugelführungsbuchse
• Bohrungsgröße (mm): 6, 10, 15, 20, 25, 32
• Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
• Auto-Schalter erhältlich
• Sonderanfertigungen zusätzlich verfügbar.

Spezifikationen

• Lagerart: L (Kugelführungsbuchse)
• Bohrungsgröße: 10 mm
• Gewindeart: Rc (oder M-Gewinde für Bohrung 6 bis 25)
• Anschluss: Standardanschluss
• Hub: 20 mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder steckbarer Anschluss: 0,5 m [oder keine bei Auswahl „Ohne Schalter“]
• Anzahl: 2 Stk. [oder keine bei Auswahl „Ohne Schalter“]
• Option: Keine

Zusätzliche Informationen

• Artikelnummer: CXSJL10-20
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
