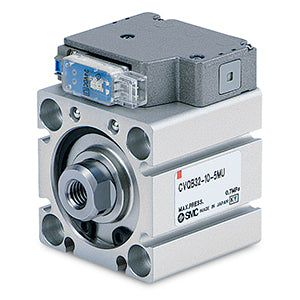

CVQ (ø40 bis ø63), Kompaktzylinder mit Magnetventil – CVQB40-75-5MO

• Maschinenbauer, die für Schub- und Spannanwendungen traditionell einen Zylinder und ein Magnetventil verwenden, profitieren nun von einer platz- und zeitsparenden Lösung mit der Einführung der neuen Zylinder- und Ventilserie CVQ von SMC. Die Ingenieure des weltweit führenden Unternehmens SMC haben zunächst ein einzigartiges, kompaktes All-in-One-Zylinder-/Ventilsystem entwickelt und dabei einfach ihren beliebtesten kompakten CQ2-Zylinder und das V100-Magnetventil kombiniert und buchstäblich zu einer einzigen Einheit zusammengebaut. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderreihe erhebliche Platzersparnisse, da weder für das Ventil noch für die erforderlichen Rohrleitungen Platz vorgesehen werden muss. Durch den Verzicht auf Rohrleitungen werden zudem weitere Leistungsvorteile erzielt, wie ein geringerer Druckabfall und ein um bis zu 37 % reduzierter Luftverbrauch pro Zyklus sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren separaten Zylinder- und Ventilkonfigurationen. Als einteilige Einheit benötigt der neue CVQ nur drei Anschlüsse anstelle der bisher erforderlichen sieben Anschlüsse und sorgt damit für einen geringeren Arbeitsaufwand bei Montage und Wartung. Die CVQ-Serie kombiniert derzeit einen kompakt wirkenden Doppelwirkzylinder mit einem Kolbenhub von 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen mit einer Zylindergeschwindigkeit von 50–500 mm/s und ein 2-Wege-Magnetventil mit IP 40, das staubdicht ist und als stromsparende 24- oder 12-V-Ausführung erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energieeffizient.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Verschiedene Rohrleitungsführungen möglich.
• Kolbenhub (mm): 40, 50, 63.
• Hub (mm): 5–100.

Technische Daten

• Montage: B (Durchlochmontage)
• Kolbenhub: 40 mm
• Hub: 75 mm
• Option: Standard (Innengewinde am Kolbenende)
• Autoschalter: Ohne Schalter
• Anschlussleitung oder vorgefertigter Stecker: 0,5 m (oder ohne bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder ohne bei Ausführung ohne Schalter)
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: MO (M-Steckverbinder ohne Stecker)
• Überspannungsschutz: Ohne Überspannungsschutz
• Manuelle Betätigung: Nichtselbsthaltend, Druckbetätigung
• Rohrleitungen: Standard
• Anschlussgewinde: Rc (Kolbenhub 32 & 40: M5; Kolbenhub 50 & 63: Rc)

Zusätzliche Informationen

• Teilenummer: CVQB40-75-5MO
• Lieferzeit (Tage): 39
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090
