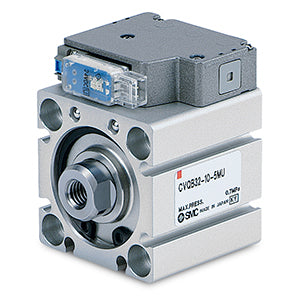

CVQ (ø40 bis ø63), Kompaktzylinder mit Magnetventil – CVQB40-30-5MO

• Maschinenbauer, die für Schub- und Spannanwendungen traditionell einen Zylinder und ein Magnetventil verwenden, verfügen mit der Einführung der neuen Zylinder- und Ventilserie CVQ von SMC nun über eine platz- und zeitsparende Lösung. Die Ingenieure des weltweit führenden Unternehmens SMC haben dieses System ursprünglich als einzigartiges, kompaktes All-in-One-Zylinder-/Ventilsystem entwickelt und dabei einfach ihren beliebtesten kompakten CQ2-Zylinder und das V100-Magnetventil miteinander kombiniert und buchstäblich zu einer einzigen Einheit zusammengebaut. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderserie erhebliche Platzersparnisse, da weder für das Ventil noch für die erforderlichen Rohrleitungen Platz vorgesehen werden muss. Durch den Wegfall der Rohrleitungen werden zudem weitere Leistungsvorteile erzielt, wie ein geringerer Druckabfall und ein um bis zu 37 % reduzierter Luftverbrauch pro Zyklus sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren separaten Zylinder- und Ventilkonfigurationen. Als einteilige Einheit benötigt der neue CVQ nur drei Rohrleitungsanschlüsse anstelle der bisher erforderlichen sieben Anschlüsse, wodurch der Arbeitsaufwand für Installation und Wartung reduziert wird. Die CVQ-Serie kombiniert derzeit einen doppeltwirkenden Kompaktzylinder mit einem Kolbenhub von 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen mit einer Zylindergeschwindigkeit von 50–500 mm/s und ein 2-Wege-Magnetventil mit IP 40, das staubdicht ist und als stromsparende 24- oder 12-V-Ausführung erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energieeffizient.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Verschiedene Rohrleitungsführungen möglich.
• Kolbenhub (mm): 40, 50, 63.
• Hub (mm): 5–100.

Technische Daten

• Hub: 30 mm
• Automatikschalter: Ohne Schalter
• Manuelle Übersteuerung: Nicht verschließender Drucktyp
• Montage: B (Durchloch)
• Kolbenhub: 40 mm
• Elektrischer Anschluss: MO (M-Steckverbinder ohne Steckverbinder)
• Anschlussleitung oder vorgefertigter Steckverbinder: 0,5 m (oder ohne bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder ohne bei Ausführung ohne Schalter)
• Überspannungsschutz: Ohne Überspannungsschutz
• Rohrleitung: Standard
• Nennspannung: 5 (24 VDC)
• Anschlussgewinde: Rc (32 & 40 Kolbenhub: M5; 50 & 63 Kolbenhub: Rc)
• Option: Standard (Innengewinde am Kolbenende)

Zusätzliche Informationen

• Artikelnummer: CVQB40-30-5MO
• Lieferzeit (Tage): 3
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090
