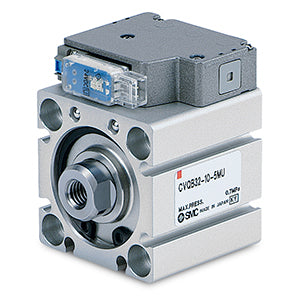

CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-75-5MO

• Maschinenbauer, die für Schiebe- und Spannanwendungen traditionell einen Zylinder und ein Magnetventil einsetzen, erhalten mit der Einführung der neuen Zylinder- und Ventilbaureihe CVQ von SMC nun eine platz- und zeitsparende Lösung. Ursprünglich entwickelt, um ein einzigartiges All-in-One-Kompaktzylinder-/Ventilsystem bereitzustellen, haben die Ingenieure des Weltmarktführers SMC ihren beliebtesten Kompaktzylinder der Serie CQ2 und das Magnetventil V100 genommen und diese buchstäblich zu einer einzigen Einheit zusammengefügt. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderreihe erhebliche Platzersparnisse, da kein Platz mehr für das Ventil oder die erforderliche Verrohrung eingeplant werden muss. Durch den Entfall der Verrohrung werden zudem weitere Leistungsvorteile erzielt, wie z. B. ein geringerer Druckabfall und ein um bis zu 37 % niedrigerer Luftverbrauch pro Zyklus sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren Konfigurationen mit getrenntem Zylinder und Ventil. Als eine einzige, aus einem Stück bestehende Einheit benötigt der neue CVQ nur drei statt wie bisher sieben Anschlüsse, wodurch der Arbeitsaufwand für Installation und Wartung reduziert wird. Die Serie CVQ kombiniert derzeit einen doppelt wirkenden Kompaktzylinder in den Bohrungsgrößen 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen, die eine Zylindergeschwindigkeit zwischen 50 – 500 mm/s erfordern, mit einem 2-Wege-Magnetventil, das staubgeschützt nach IP 40 ist und in stromsparenden 24- oder 12-V-Optionen erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energiesparend.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Verschiedene Anschlussrichtungen möglich.
• Kolbendurchmesser (mm): 32, 40, 50, 63.
• Hub (mm): 5~100.

Spezifikationen

• Hub: 75
• Auto-Schalter: Ohne Schalter
• Handhilfsbetätigung: Nicht rastend, Druckausführung
• Nennspannung: 5 (24 VDC)
• Befestigung: B (Durchgangsbohrung)
• Kolbendurchmesser: 32 mm
• Elektrischer Anschluss: MO (M-Stecker ohne Buchse)
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)
• Überspannungsschutz: Ohne Überspannungsschutz
• Anschluss: Standard
• Anschlussgewinde: Rc (Bohrung 32 & 40: M5; Bohrung 50 & 63: Rc)
• Option: Standard (Kolbenstangeninnengewinde)

Zusätzliche Informationen

• Teilenummer: CVQB32-75-5MO
• Lieferzeit (Tage): 3
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090
