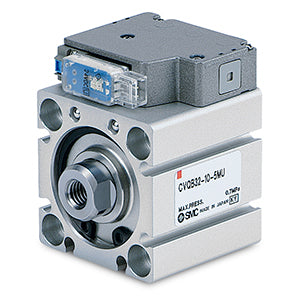

CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-5-5MO

• Maschinenbauer, die für Schiebe- und Spannanwendungen traditionell einen Zylinder und ein Magnetventil verwenden, erhalten mit der Markteinführung der neuen Zylinder- und Ventilserie CVQ von SMC eine platz- und zeitsparende Lösung. Ursprünglich entwickelt, um ein einzigartiges All-in-One-Kompaktzylinder-/Ventilsystem bereitzustellen, haben die Ingenieure des Weltmarktführers SMC ihren beliebtesten Kompaktzylinder der Serie CQ2 und das Magnetventil V100 genommen und diese buchstäblich zu einer einzigen Einheit zusammengebaut. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderserie erhebliche Platzersparnisse, da kein Platz mehr für das Ventil oder die erforderliche Verrohrung eingeplant werden muss. Durch den Wegfall der Verrohrung ergeben sich zudem weitere Leistungsvorteile wie ein geringerer Druckabfall und ein um bis zu 37 % niedrigerer Luftverbrauch pro Zyklus sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren getrennten Zylinder- und Ventilkonfigurationen. Als einteilige Einheit benötigt der neue CVQ nur drei statt wie bisher sieben Anschlüsse, was den Zeitaufwand für Installation und Wartung reduziert. Derzeit kombiniert die Serie CVQ einen doppeltwirkenden Kompaktzylinder in den Kolbendurchmessern 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen, die Zylindergeschwindigkeiten zwischen 50 und 500 mm/s erfordern, mit einem 2-Wege-Magnetventil, das staubgeschützt nach IP 40 ist und in Ausführungen mit niedrigem Stromverbrauch für 24 V oder 12 V erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energiesparend.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Unterschiedliche Anschlussrichtungen möglich.
• Kolbendurchmesser (mm): 32, 40, 50, 63.
• Hub (mm): 5~100.

Technische Daten

• Befestigung: B (Durchgangsbohrung)
• Kolbendurchmesser: 32 mm
• Hub: 5
• Option: Standard (Kolbenstangen-Innengewinde)
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)
• Nennspannung: 5 (24 V DC)
• Elektrischer Anschluss: MO (M-Stecker ohne Steckverbinder)
• Überspannungsschutz: Ohne Überspannungsschutz
• Handhilfsbetätigung: Tastende Ausführung (nicht arretierend)
• Anschluss: Standard
• Anschlussgewinde: Rc (32 & 40 Bohrung: M5; 50 & 63 Bohrung Rc)

Zusätzliche Informationen

• Artikelnummer: CVQB32-5-5MO
• Lieferzeit (Tage): 39
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• CE-Zertifikat
