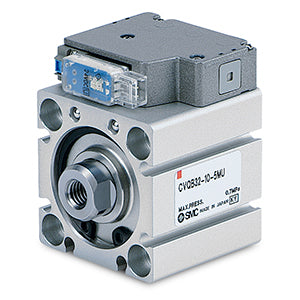

CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-40-5MOU

• Maschinenbauer, die für Schiebe- und Spannanwendungen traditionell Zylinder und Magnetventile einsetzen, erhalten mit der Markteinführung der neuen Zylinder-Ventil-Einheit der Serie CVQ von SMC nun eine platz- und zeitsparende Lösung. Die Ingenieure des Weltmarktführers SMC haben ursprünglich zur Bereitstellung eines einzigartigen All-in-One-Kompaktzylinder-Ventil-Systems ihren beliebtesten Kompaktzylinder der Serie CQ2 mit dem Magnetventil V100 kombiniert und buchstäblich zu einer einzigen Einheit zusammengebaut. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderserie erhebliche Platzeinsparungen, da kein Raum für das Ventil oder die erforderliche Verrohrung eingeplant werden muss. Durch den Entfall der Verrohrung werden zudem weitere Leistungsvorteile erzielt, wie z. B. ein geringerer Druckabfall und ein um bis zu 37 % niedrigerer Luftverbrauch pro Zyklus, sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren getrennten Zylinder- und Ventilkonfigurationen. Als einteilige Einheit erfordert die neue CVQ nur drei statt der bisher notwendigen sieben Anschlüsse, was den Arbeitsaufwand für Installation und Wartung reduziert. Die Serie CVQ kombiniert derzeit einen doppeltwirkenden Kompaktzylinder mit 32 mm, 40 mm, 50 mm oder 63 mm Kolbendurchmesser für Anwendungen, die Zylindergeschwindigkeiten zwischen 50 und 500 mm/s erfordern, mit einem 2-Wege-Magnetventil, das nach IP 40 staubgeschützt ist und in Optionen mit niedrigem Stromverbrauch für 24 oder 12 V erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energiesparend.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Verschiedene Anschlussrichtungen möglich.
• Kolbendurchmesser (mm): 32, 40, 50, 63.
• Hub (mm): 5~100.

Technische Daten

• Befestigung: B (Durchgangsbohrung)
• Kolbendurchmesser: 32 mm
• Hub: 40
• Option: Standard (Innengewinde an der Kolbenstange)
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder steckbarer Anschluss: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: MO (M-Stecker ohne Gegenstecker)
• Funkenlöschung: U [mit LED/Funkenlöschung (nicht-polar)]
• Handhilfsbetätigung: tastend
• Verrohrung: Standard
• Anschlussgewinde: Rc (32 & 40 Bohrung: M5; 50 & 63 Bohrung Rc)

Zusätzliche Informationen

• Teilenummer: CVQB32-40-5MOU
• Lieferzeit (Tage): 39
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• CE-Zertifikat
