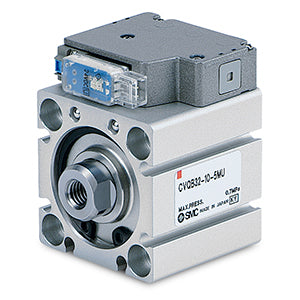

CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-40-5MO
€168,65
Zu Produktinformationen springen
CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-40-5MO
€168,65
zzgl. MwSt.
- Maschinenbauer, die für Schiebe- und Spannanwendungen herkömmlicherweise Zylinder und Magnetventile verwenden, verfügen mit der Markteinführung der neuen Zylinder- und Ventilbaureihe CVQ von SMC nun über eine platz- und zeitsparende Lösung. Ursprünglich entwickelt, um ein einzigartiges, kompaktes All-in-One-Zylinder/Ventil-System bereitzustellen, haben die Ingenieure des Weltmarktführers SMC ihren beliebtesten Kompaktzylinder der Serie CQ2 und das Magnetventil V100 einfach zu einer einzigen Einheit zusammengefügt. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderbaureihe erhebliche Platzersparnisse, da weder für das Ventil noch für die notwendige Verrohrung Platz bereitgestellt werden muss. Durch den Wegfall der Verrohrung ergeben sich zudem weitere Leistungsvorteile, wie ein reduzierter Druckabfall und ein um bis zu 37 % geringerer Luftverbrauch pro Zyklus, sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren Konfigurationen mit separatem Zylinder und Ventil. Als kompakte Einheit benötigt die neue CVQ-Serie nur noch drei statt bisher sieben Anschlüsse, was den Arbeitsaufwand für Installation und Wartung reduziert. Derzeit kombiniert die Serie CVQ einen doppeltwirkenden Kompaktzylinder in den Kolbendurchmessern 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen, die eine Zylindergeschwindigkeit zwischen 50 – 500 mm/s erfordern, mit einem 2-Stellungs-Magnetventil, das staubgeschützt nach IP 40 ist und in stromsparenden 24-V- oder 12-V-Optionen erhältlich ist.
Hauptmerkmale
- Platzsparend.
- Energiesparend.
- Arbeitssparend.
- Verbesserte Ansprechgeschwindigkeit.
- Verschiedene Anschlussrichtungen möglich.
- Kolbendurchmesser (mm): 32, 40, 50, 63.
- Hub (mm): 5~100.
Spezifikationen
- Hub: 40
- Auto-Schalter: Ohne Schalter
- Handhilfsbetätigung: Tastend, nicht einrastend
- Nennspannung: 5 (24 VDC)
- Befestigung: B (Durchgangsbohrung)
- Kolbendurchmesser: 32 mm
- Elektrischer Anschluss: MO (M-Stecker ohne Anschlussdose)
- Kabel oder konfektionierter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
- Überspannungsschutz: Ohne Überspannungsschutz
- Anschluss: Standard
- Anschlussgewinde: Rc (32 & 40 Bohrung: M5; 50 & 63 Bohrung: Rc)
- Option: Standard (Kolbenstangeninnengewinde)
Zusätzliche Informationen
- Artikelnummer: CVQB32-40-5MO
- Lieferzeit (Tage): 34
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8412310090
