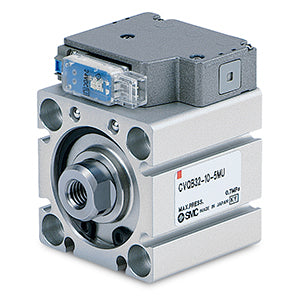

CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-30-5MO

• Maschinenbauer, die für Schiebe- und Spannanwendungen herkömmlicherweise einen Zylinder und ein Magnetventil verwenden, profitieren mit der Einführung der neuen Zylinder-Ventil-Einheit der SMC-Serie CVQ nun von einer zeit- und platzsparenden Lösung. Die Ingenieure des Weltmarktführers SMC haben ihr beliebtes Kompaktzylinder-Modell CQ2 und das Magnetventil V100 ursprünglich entwickelt, um ein einzigartiges All-in-One-System zu schaffen, und diese nun buchstäblich zu einer einzigen Einheit zusammengefügt. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderreihe erhebliche Platzvorteile, da weder für das Ventil noch für die notwendige Verrohrung zusätzlicher Raum eingeplant werden muss. Der Entfall der Verrohrung führt zudem zu weiteren Leistungsvorteilen wie einem verringerten Druckabfall, einer Senkung des Luftverbrauchs um bis zu 37 % pro Zyklus sowie einer verbesserten Ansprechgeschwindigkeit im Vergleich zu herkömmlichen, getrennten Konfigurationen von Zylinder und Ventil. Als einteilige Einheit erfordert die neue CVQ nur drei statt der bisher sieben Anschlüsse, was den Arbeitsaufwand bei Installation und Wartung reduziert. Die Serie CVQ umfasst derzeit einen doppeltwirkenden Kompaktzylinder mit Kolbendurchmessern von 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen, die Zylindergeschwindigkeiten zwischen 50 und 500 mm/s erfordern, sowie ein 2-Wege-Magnetventil, das staubgeschützt nach IP 40 ist und in stromsparenden 24-V- oder 12-V-Ausführungen erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energiesparend.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Verschiedene Anschlussrichtungen möglich.
• Kolbendurchmesser (mm): 32, 40, 50, 63.
• Hub (mm): 5~100.

Spezifikationen

• Hub: 30
• Auto-Schalter: Ohne Schalter
• Manuelle Betätigung: Nicht verriegelbar, tastend
• Nennspannung: 5 (24 VDC)
• Befestigung: B (Durchgangsbohrung)
• Kolbendurchmesser: 32 mm
• Elektrischer Anschluss: MO (M-Stecker ohne Gegenstecker)
• Kabel oder konfektionierter Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)
• Überspannungsschutz: Ohne Überspannungsschutz
• Anschluss: Standard
• Anschlussgewinde: Rc (32 & 40 Bohrung: M5; 50 & 63 Bohrung: Rc)
• Option: Standard (Innengewinde an der Kolbenstange)

Zusätzliche Informationen

• Teilenummer: CVQB32-30-5MO
• Lieferzeit (Tage): 3
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090
