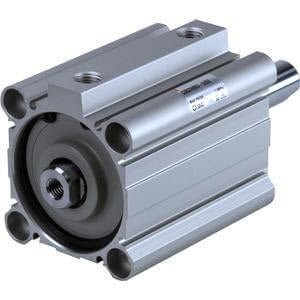

C(D)Q2W, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CQ2WA20-45D

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett neu konstruierten Gehäuse, das verbesserte Möglichkeiten zur Montage von Schaltern bietet sowie eine Gewichtsreduzierung des Zylinders um 5 bis 13 %, je nach Modell. Alle CQ2-Zylinder von Ø 32 bis 200 mm verfügen nun über integrierte Montagenuten, die eine Montage der Schalter an allen vier Zylinderseiten ermöglichen, ohne dass zusätzliche Schalterhalterungen erforderlich sind. Für die kleineren Kolbendurchmesser von Ø 12 bis 25 mm wurden ebenfalls Montagenuten in das neue Gehäusedesign integriert, um die halterungsfreie Montage von Schaltern auf zwei Seiten zu ermöglichen. Der integrierte Schalterkanal wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Schaltern konzipiert und gewährleistet vollständigen Schutz gegen unbeabsichtigte Beschädigungen sowie verbesserte Sicherheit bei der Installation und Wartung.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Schalter können auf 4 Seiten montiert werden.

Spezifikationen

• Niedriggeschwindigkeit: Keine
• Hub: 45 mm
• Magnet: Ohne
• Kolbenstangenende: Keine Option
• Aus Edelstahl: Nein
• Schalter: Ohne Schalter
• Befestigung: A (Durchgangsbohrung)
• Kolbendurchmesser: Ø20 mm
• Typ: Standard
• Drahtanschluss oder Stecker: 0,5 m oder kein Kabel bei Modellen ohne Schalter
• Dichtung aus Fluorkautschuk: Keine
• Anzahl: 2 Stk. oder keine bei Modellen ohne Schalter
• Schalternut: Keine, auch für 12-25 Bohrung ohne Magnet
• Temperaturbeständigkeit: Keine
• Anschlussgewindeart: Rc (bzw. M-Gewinde für 16 & 20 Bohrung oder 32 Hub 5 mm)
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)

Zusätzliche Informationen

• Teilenummer: CQ2WA20-45D
• Mindestbestellmenge: 0

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
