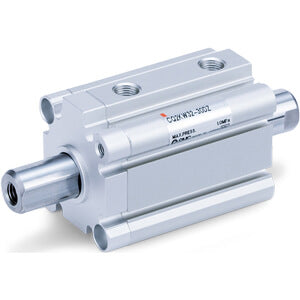

C(D)Q2KW, Kompaktzylinder, doppelt wirkend, Doppelstab, nichtdrehend mit Montagefutter für Endlagenschalter – CQ2KWB40TF-45DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu gestaltete Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung der Zylinder um 5–13 % führt. Alle CQ2-Zylinder mit einem Kolbendurchmesser von Ø 32 bis 200 mm verfügen nun über Einstecknuten, in denen Autoschalter auf allen vier Zylinderseiten ohne Autoschalterhalterungen montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einstecknuten integriert, die die halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Festkörper-Autoschaltern entwickelt und bietet umfassenden Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, zweiachsiger, nicht drehbarer Kompaktzylinder
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbendurchmesser 12 bis 25); Rc, NPT oder G (Kolbendurchmesser 32 bis 63)
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Technische Daten

• Magnet: Kein Magnet
• Montage: B (Durchloch [Standard; Kolbendurchmesser 12 bis 63])
• Kolbendurchmesser: Ø 40 mm
• Anschlussgewindetyp: TF [G]
• Hub: 45 mm
• Gehäuseoption: M (Außengewinde am Kolbenschaft)
• Autoschalterrinne: Z (Einstecknuten für Autoschalter)
• Autoschalter: Kein Schalter
• Fühlerkabel oder vorkabelierter Anschluss: 0,5 m oder kein Anschluss bei „Kein Schalter“
• Anzahl: 2 Stk.
• Kolbenschaftoptionen: Keine

Zusätzliche Informationen

• Teilenummer: CQ2KWB40TF-45DMZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
