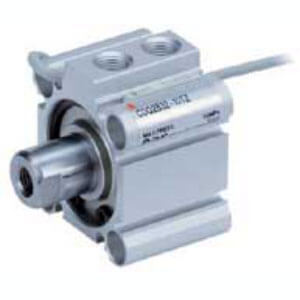

C(D)Q2, Kompaktzylinder, einfachwirkend, mit durchgehender Kolbenstange und Nut für Magnetschalter – CQ2B20-5S

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Schaltern bietet sowie eine Gewichtsreduzierung des Zylinders um insgesamt 5 - 13 %, je nach Modell. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten konstruiert, die die Aufnahme von Schaltern an allen vier Zylinderseiten ermöglichen, ohne dass Schalterhalterungen erforderlich sind. Für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die befestigungsfreie Montage von Schaltern auf zwei Oberflächen zu ermöglichen. Die integrierte Schalternut wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Schaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Einfachwirkender Kompaktzylinder, durchgehende Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50
• Standardhubbereich (mm): 5, 10, 20
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine Schalter an 4 Oberflächen montierbar.

Technische Daten

• Magnet: Ohne
• Befestigung: B (Durchgangsbohrung [Standard])
• Bohrungsgröße: Ø20 mm
• Anschlussgewindeart: Rc
• M-Gewinde Bohrung 12 bis 25:
• Hub: 5 mm
• Funktion: S (Einfachwirkend, Federkraftrückzug)
• Gehäuseoption: Standard (Kolbenstangen-Innengewinde)
• Schalternut: Ohne [für Bohrung 12-25 ohne Magnet]
• Befestigungsschraube: Ohne
• Kolbenstangenbefestigung: Ohne
• Schalter: Ohne Schalter
• Anschlusskabel oder konfektionierter Stecker: 0,5 m oder ohne bei fehlendem Schalter
• Anzahl: 2 Stk. oder ohne bei fehlendem Schalter
• Kolbenstangenoptionen: Ohne
• Aus Edelstahl: Ohne
• Fluorkautschuk-Dichtung: Ohne

Zusätzliche Informationen

• Teilenummer: CQ2B20-5S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
