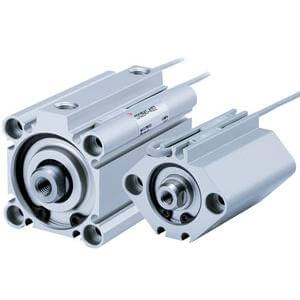

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Sensor – CQ2B20-30DM

• Nach einer Überarbeitung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die komplette Zylinderreihe grundlegend neu gestaltet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett neu konstruierten Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die Magnetschalter an allen vier Zylinderseiten aufnehmen können, ohne dass zusätzliche Magnetschalterhalterungen erforderlich sind. Auch für die kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die halterungsfreie Montage von Magnetschaltern an zwei Flächen zu ermöglichen. Der integrierte Kanal für Magnetschalter, der für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert ist, bietet vollständigen Schutz vor versehentlicher Beschädigung und erhöht die Arbeitssicherheit bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine Magnetschalter können an 4 Flächen montiert werden.

Technische Daten

• Magnet: Ohne
• Befestigung: B (Durchgangsbohrung [Standard])
• Ausführung: Standard
• Bohrungsgröße: Ø 20 mm
• Anschlussgewindeart: Rc
• Schmierstoffhalter: Ohne dauergeschmierte Ausführung
• Hub: 30
• Gehäuseoption: M [Außengewinde an der Kolbenstange]
• Magnetschalternut: Keine, auch für Bohrung 12-25 ohne Magnet
• Befestigungsschraube: Ohne
• Kolbenstangenbefestigung: Ohne
• Magnetschalter: Ohne Schalter
• Kabel oder vorverdrahteter Stecker: 0,5 m oder ohne bei Ausführung ohne Schalter
• Anzahl: 2 Stk.
• Optionen Kolbenstangenende: Ohne
• Temperaturbeständigkeit: Ohne
• Niedriggeschwindigkeit: Ohne
• Aus Edelstahl: Ohne
• Fluorkautschukdichtung: Ohne

Zusätzliche Informationen

• Teilenummer: CQ2B20-30DM
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
