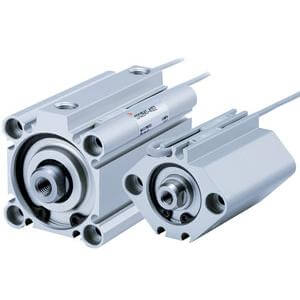

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Signalgeber – CQ2B20-20DCM

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Zylindergewichts um insgesamt 5 - 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorhalterungen erforderlich sind. Für kleinere Kolbendurchmesser zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um eine halterungsfreie Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Sicherheit bei der Installation und Wartung.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 mm Durchmesser); Rc, NPT oder G (32 bis 100 mm Durchmesser)
• Kann kleine Sensoren an 4 Seiten montieren.

Technische Daten

• Magnet: Ohne
• Befestigung: B (Durchgangsbohrung [Standard])
• Ausführung: Standard
• Kolbendurchmesser: Ø20 mm
• Anschlussgewindeart: Rc (bzw. M-Gewinde für 16 & 20 mm Durchmesser oder 32 Hub 5 mm)
• Schmierstoffspeicher: Ohne stabile Schmierung
• Hub: 20
• Gehäuseoption: CM [Gummipuffer + Außengewinde an der Kolbenstange]
• Sensornut: Keine, auch für 12-25 mm Durchmesser ohne Magnet
• Befestigungsschraube: Keine
• Befestigungselement Kolbenstange: Keines
• Sensor: Ohne Sensor
• Anschlusskabel oder konfektionierter Stecker: 0,5 m oder keines bei „Ohne Sensor“
• Anzahl: 2 Stk.
• Optionen Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Langsamlauf: Keiner
• Ausführung in Edelstahl: Nein
• Dichtung aus Fluorkautschuk: Nein

Zusätzliche Informationen

• Artikelnummer: CQ2B20-20DCM
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
