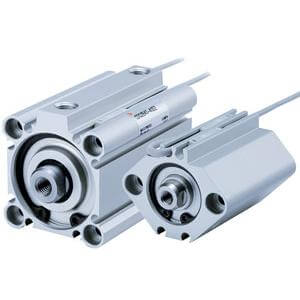

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CQ2B20-15D

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der Hauptunterschied zwischen der neuen CQ2-Baureihe und dem alten Modell liegt im komplett neu gestalteten Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Gesamtgewichts des Zylinders um 5–13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm verfügen nun über integrierte Nuten, die eine direkte Sensorbefestigung an allen vier Zylinderseiten ohne zusätzliche Befestigungselemente ermöglichen. Für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls integrierte Nuten in das neue Gehäusedesign aufgenommen, um eine befestigungsfreie Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren entwickelt und bietet einen vollständigen Schutz vor versehentlichen Beschädigungen sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kann kleine Sensoren an 4 Seiten montieren.

Technische Daten

• Magnet: Ohne
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Bohrungsgröße: Ø20 mm
• Anschlussgewindeart: Rc
• Schmierstoffspeicher: Ohne stabile Schmierfunktion
• Hub: 15
• Gehäuseoption: Standard [Innengewinde an der Kolbenstange]
• Sensornut: Keine, auch für 12-25 Bohrung ohne Magnet
• Befestigungsschraube: Keine
• Kolbenstangenbefestigung: Keine
• Sensor: Ohne Sensor
• Anschlusskabel oder steckbarer Anschluss: 0,5 m oder kein Kabel bei ohne Sensor
• Anzahl: 2 Stk.
• Optionen für Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Niedriggeschwindigkeit: Keine
• Aus Edelstahl: Nein
• FKM-Dichtung: Nein

Zusätzliche Informationen

• Teilenummer: CQ2B20-15D
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
