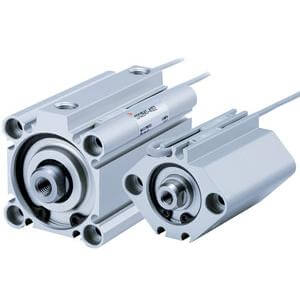

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Sensor – CQ2B12-15D

• Nach der Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Gewichtsreduzierung des Zylinders von 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die Magnetschalter an allen vier Zylinderseiten aufnehmen können, ohne dass Magnetschalter-Halterungen erforderlich sind. Und für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die befestigungsfreie Montage von Magnetschaltern an zwei Oberflächen zu ermöglichen. Der integrierte Magnetschalterkanal wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Magnetschaltern entwickelt und gewährleistet vollständigen Schutz gegen mögliche versehentliche Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile sowohl bei der Installation als auch bei Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Magnetschalter können auf 4 Oberflächen montiert werden.

Spezifikationen

• Magnet: Ohne
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Bohrungsgröße: Ø12 mm
• Anschlussgewindeart: Rc
• Schmiermittel-Rückhalter: Ohne stabile Schmierfunktion
• Hub: 15
• Gehäuseoption: Standard [Kolbenstangen-Innengewinde]
• Magnetschalternut: Keine, auch bei 12-25 Bohrung ohne Magnet
• Befestigungsschraube: Keine
• Kolbenstangenbefestigung: Keine
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder konfektionierter Stecker: 0,5 m oder keines bei „Ohne Schalter“
• Anzahl: 2 Stk.
• Kolbenstangenoptionen: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Aus Edelstahl gefertigt: Nein
• FKM-Dichtung: Nein

Zusätzliche Informationen

• Teilenummer: CQ2B12-15D
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
