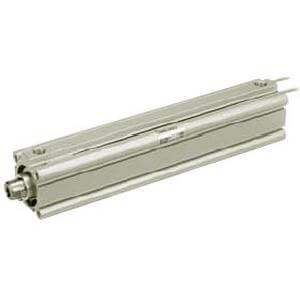

C(D)Q2, Kompaktzylinder, doppeltwirkend, einstöckig, langer Hub mit Montagefutter für Endlagenschalter – CQ2A50TF-200DCZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet sowie eine Reduzierung des Zylindergewichts um insgesamt 5–13 %, abhängig vom Modell. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit Einstecknuten ausgestattet, die Autoschalter auf allen vier Zylinderseiten aufnehmen können, ohne dass Autoschalterhalterungen erforderlich sind. Und bei kleineren Kolbenmaßen zwischen Ø 12 und 25 mm wurden in das neue Körperdesign ebenfalls Einstecknuten integriert, um Autoschalter auf zwei Flächen ohne Halterung aufzunehmen. Die für den Einsatz mit unseren einfach einzustellenden, zweifarbigen, solid-state-Autoschaltern entwickelten, integrierten Autoschalterkanäle gewährleisten einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen und verbessern die Gesundheits- und Sicherheitsvorteile sowohl bei der Installation als auch bei Wartungsarbeiten.

Hauptmerkmale

• Kompaktzylinder: Doppelfachsendig, langer Hub, einstöbig
• Kolbenmaße (mm): 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 125 bis 300
• Anschlussgewinde: Rc, NPT oder G
• Kleine Autoschalter können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: Keiner
• Befestigung: A (beide Enden mit Innengewinde)
• Typ: Standard
• Kolbenmaß: Ø 50 mm
• Anschlussgewindetyp: TF [G]
• Hub: 200
• Dämpfung: C (Gummipuffer)
• Körperoption: Standard (Kolbenendkappe mit Innengewinde)
• Autoschalter: Kein Schalter
• Führungsleitung oder vorkabelter Anschluss: 0,5 m oder keiner bei keinem Schalter
• Anzahl: 2 Stk.
• Kolbenendkappenoptionen: Keine
• Aus Edelstahl: Nein
• Fluor-Kautschukdichtung: Nein

Zusätzliche Informationen

• Teilenummer: CQ2A50TF-200DCZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
