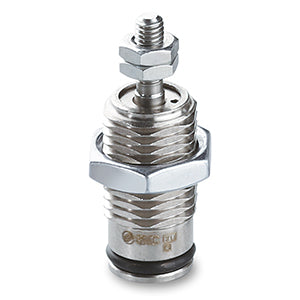

CJP-Z, Stiftzylinder, einfachwirkend, Federrückstellung – CJPB4-5Z-B

• Das kompakte Design der doppeltwirkenden Stiftzylinder der Serie CJP von SMC minimiert den Platzbedarf bei der Montage. Um den unterschiedlichsten Konstruktionsanforderungen gerecht zu werden, ist die Serie CJP in fünf Befestigungsarten erhältlich: Grundausführung, Fuß-, Flansch-, Gabel- und Schwenkbefestigung. Ein Modell mit Sensorabfrage ist ebenfalls lieferbar. Die erhältlichen Kolbendurchmesser umfassen 6, 10 und 15 mm mit Hüben von 5 bis 30 mm. Weitere Merkmale sind Messingmuttern für die Schalttafelmontage, eine Kolbenstange aus Edelstahl und Gehäuse aus Messing.

Hauptmerkmale

• Kolbendurchmesser (mm): 4, 6, 10, 16
• Hübe von 5 bis 15 mm
• 2 Befestigungsoptionen: Einbau- und Schalttafelmontage
• Steckverbindung kann angeschlossen werden
• Kolbenstangenkopf erhältlich.

Spezifikationen

• Befestigung: B (Schalttafelmontage)
• Kolbendurchmesser: 4 mm
• Hub: 5 mm
• Kolbenstangenende: B (ohne Gewinde)
• Schlauchtülle: Keine
• Kolbenstangenkopf: ohne Kopf
• Sonderausführung: Keine

Zusätzliche Informationen

• Artikelnummer: CJPB4-5Z-B
• Lieferzeit (Tage): 19
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
