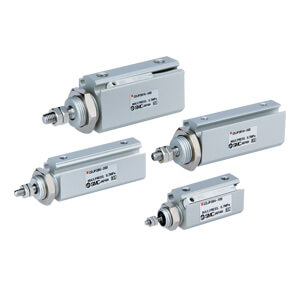

C(D)JP2, Stiftzylinder, doppelt wirkend, durchgehende Kolbenstange – CJP2B6-15D-B

• Maschinenbauer, die kleine doppeltwirkende Stiftzylinder zum Spannen, Schieben oder Stoppen in ihren Maschinen kombinieren möchten, müssen oft zwischen den verfügbaren Komponenten und dem vorhandenen Platz abwägen. Dank der Konstrukteure von SMC, dem Weltmarktführer für Pneumatiktechnologie, könnte diese Herausforderung mit der Einführung der neuen Stiftzylinder-Serie CJP2 der Vergangenheit angehören. Die Serie CJP2 ist jetzt in vier Bohrungsgrößen erhältlich und umfasst eine winzige, aber leistungsstarke 4-mm-Bohrung, die sie zum kleinsten doppeltwirkenden Stiftzylinder auf dem Markt macht. Die Bohrungsgrößen 6, 10 und 16 mm vervollständigen das Sortiment. Alle verfügen über Gehäuse aus stranggepresstem Aluminium, wodurch sie nicht nur kompakt, sondern auch extrem leicht sind. Mit längeren Huboptionen von bis zu 40 mm, abhängig von der gewählten Bohrungsgröße, kann die gesamte CJP2-Serie mit direkt montierbaren SMC-Autoschaltern D-M9/D-A9 ausgestattet werden, ohne dass zusätzliche Montagehalterungen erforderlich sind. Weitere Optionen der CJP2 umfassen Gummipuffer für Stoßfestigkeit, die einen leiseren Betrieb ermöglichen, sowie kundenspezifische Modelle, einschließlich hitze- und kältebeständiger Ausführungen. Zu den Montagemöglichkeiten gehören Basis/Schalttafel, Flansch, Fuß, Gabelkopf und Schwenkzapfen. Die neue Serie CJP2 ist vollständig austauschbar mit der bestehenden CJP-Reihe von SMC.

Hauptmerkmale

• Das Gehäusematerial wurde von Messing auf Aluminium umgestellt, wodurch eine beeindruckende Gewichtsreduzierung erzielt wurde.
• Die Gesamtlänge des Zylinders wurde reduziert, was zu einem extrem kompakten Zylinder führt.
• Elektronische Autoschalter können jetzt ebenfalls montiert werden.
• Längere Huboptionen sind jetzt verfügbar.
• Interne Gummipuffer sorgen für einen leiseren Betrieb und eine längere Lebensdauer (bis zu 5 Millionen Zyklen).

Spezifikationen

• Montage: B (Basis)
• Bohrungsgröße: Ø6 mm
• Hub: 15 mm
• Kolbenstangenende: B (Ohne Gewinde)
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m [bzw. keine bei Ausführung ohne Schalter]
• Anzahl: 2 Stk. [bzw. keine bei Ausführung ohne Schalter]
• Magnet: Ohne
• Autoschalter: Kein Schalter

Zusätzliche Informationen

• Teilenummer: CJP2B6-15D-B
• Lieferzeit (Tage): 21
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
