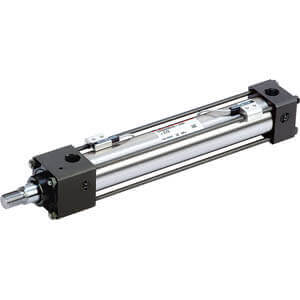

CH(D)SD Hydraulikzylinder (ISO-konform) : 10 MPa – CHSDB50TF-200AN

• Hydraulikzylinder der Serie CH sind in kompakter Ausführung, Rundbauform, nach JIS-Standard oder als Zuganker-Ausführung erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Die Kolbendurchmesser sind je nach Serie von 20 bis 160 mm verfügbar. Für die meisten Modelle sind automatische Schalter erhältlich.

Hauptmerkmale

• Maximales Gewicht: nicht mehr als 50 % der Serie CH2.
• <LI>Zylinder mit integriertem Deckel und Montagehalterung ermöglicht eine einfache Demontage und Montage.

Spezifikationen

• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 50 mm
• Kolbenstangenmutter: A (mit Kolbenstangenmutter)
• Hub: 200
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)
• Magnet: Ohne Magnet
• Autoschalter: Ohne Schalter
• Anschlusslage: Anschluss oben - Dämpfungsventil rechts
• Dämpfung: N (ohne Dämpfung)
• Anschlussgewinde: TF (GF)

Zusätzliche Informationen

• Teilenummer: CHSDB50TF-200AN
• Lieferzeit (Tage): 29
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
