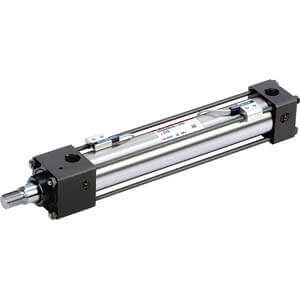

CH(D)SD Hydraulikzylinder (entspricht ISO) : 10 MPa – CHDSDFY40TF-150A-B

• Hydraulikzylinder der Serie CH sind als Kompakt-, Rund-, JIS- oder Zugstangen-Ausführung erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Die Kolbendurchmesser sind je nach Serie von 20 bis 160 mm erhältlich. Für die meisten Modelle sind Endlagenschalter verfügbar.

Hauptmerkmale

• Maximales Gewicht: nicht mehr als 50 % der Serie CH2.
• Zylinder mit integriertem Deckel und Montagehalterung ermöglicht einfache Demontage und Montage.

Spezifikationen

• Befestigungsart: FY (Rechteckflansch vorne)
• Kolbendurchmesser: 40 mm
• Kolbenstangenmutter: A (mit Kolbenstangenmutter)
• Hub: 150
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Modellen ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Modellen ohne Schalter)
• Magnet: D (mit Magnet)
• Endlagenschalter: Ohne Schalter
• Anschlusslage: B (Anschluss oben - Dämpfungsventil unten)
• Dämpfung: Mit beidseitiger Dämpfung
• Anschlussgewinde: TF (GF)

Zusätzliche Informationen

• Teilenummer: CHDSDFY40TF-150A-B
• Lieferzeit (Tage): 41
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090
