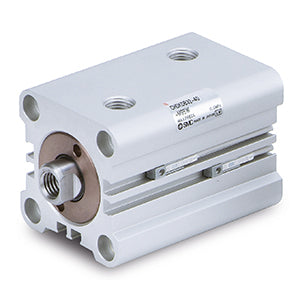

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Serie – CHDKGB80-75M

• Hydraulikzylinder der Serie CH sind als Kompakt-, Rund-, JIS- oder Zuganker-Ausführung erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Die Kolbendurchmesser sind, je nach Serie, von 20 bis 160 erhältlich. Für die meisten Modelle sind Endlagenschalter verfügbar.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Kolbendurchmesser: 32~100
• Befestigung: Grundausführung
• Mit Endlagenschalter-Option

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 80 mm
• Gewindeart: Rc
• Hub: 75 mm
• Kolbenstangen-Außengewinde: M (Außengewinde)
• Endlagenschalter: ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB80-75M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
