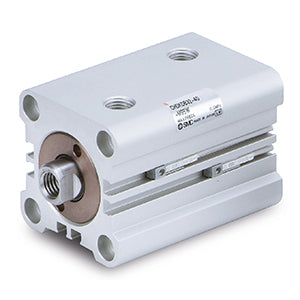

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Serie – CHDKGB50-75

• Hydraulikzylinder der Serie CH sind in kompakter Ausführung, mit rundem Gehäuse, nach JIS-Standard oder als Zugstangenausführung erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Die Bohrungsdurchmesser sind je nach Serie von 20 bis 160 erhältlich. Für die meisten Modelle sind automatische Schalter verfügbar.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Bohrungsdurchmesser: 32~100
• Befestigung: Grundausführung
• Für automatische Schalter geeignet

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Bohrungsdurchmesser: 50 mm
• Gewindeart: Rc
• Hub: 75 mm
• Kolbenstangenmutter: Innengewinde
• Automatischer Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB50-75
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
