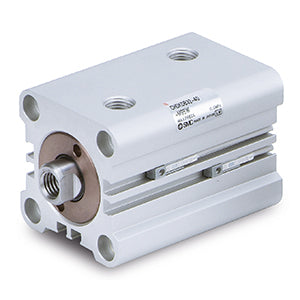

CH(D)KG(20-25), Kompakt-Hydraulikzylinder-Serie – CHDKGB20-25M

• Hydraulikzylinder der Serie CH sind als Kompakt-, Rund-, JIS- oder Zugstangenzylinder erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Je nach Serie sind Kolbendurchmesser von 20 bis 160 mm verfügbar. Die meisten Modelle sind mit Magnetschaltern kompatibel.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Kolbendurchmesser: 20~25
• Befestigung: Grundausführung
• Für Magnetschalter geeignet

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 20 mm
• Gewindeart: Rc
• Hub: 25 mm
• Kolbenstangenmutter: M (Außengewinde)
• Magnetschalter: ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CHDKGB20-25M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
