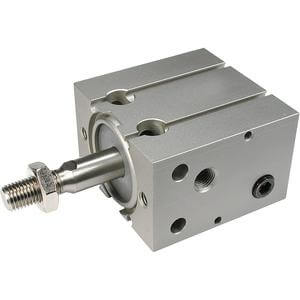

C(D)U, Free-Mount-Zylinder, einfachwirkend – CDU10-15S

• Die platzsparende Führungslos-Zylinder-Serie CU ermöglicht eine direkte und präzise Montage. Sie ist in Kolbendurchmessern von 6 mm bis 32 mm mit Hublängen bis 50 mm erhältlich. Zu den Optionen gehören die Ausstattung mit Sensoren, verschiedene Befestigungsmöglichkeiten, integrierte Montagenuten für Sensoren, verdrehgesicherte Kolbenstange, durchgehende Kolbenstange, einfach- und doppeltwirkende Ausführungen sowie serienmäßige Elastomer-Puffer.

Hauptmerkmale

• Kolbendurchmesser von 6 mm bis 32 mm erhältlich
• Hublängen bis 15 mm
• Federkraft ein- oder ausfahrend
• Platzsparend
• Sensor-fähig

Technische Daten

• Magnet: D (mit eingebautem Magnet)
• Kolbendurchmesser: 10 mm
• Anschlussgewinde: M5x0.8
• Rc1/8 für ø32:
• Hub: 15 mm
• Funktionsweise: S (einfachwirkend, Federkraft einfahrend)
• Sensor: ohne Sensor
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Sensor)

Zusätzliche Informationen

• Artikelnummer: CDU10-15S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
