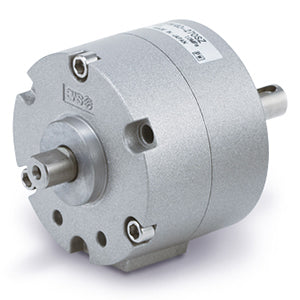

C(D)RB2*W10~40-Z, Drehantrieb, neue Flügelzellenbauart – CDRB2BW30-100DZ

• Drehmoment bis zu 15 Nm.
• Drehwinkel: 90°, 100°, 180°, 270°.
• Winkeleinstellbereich bis zu 240°.
• Viele Wellenendformen (6 Ausführungen).
• Anschlusslage wählbar: seitlich oder axial.
• Vielfältige Befestigungsmöglichkeiten.

Hauptmerkmale

• Standardausführung.
• Druckluftanschlüsse befinden sich auf der flachen Oberfläche.
• Viele Wellenendformen (6 Ausführungen).

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Grundausführung)
• Standard-Wellenart: W (Doppelwelle mit einseitiger Abflachung)
• Winkeleinstelleinheit: Keine
• Größe: 30 mm
• Drehwinkel - Flügel: 100D (Winkel: 100 Doppel-Flügel)
• Anschluss: Seitlich
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CDRB2BW30-100DZ
• Lieferzeit (Tage): 19
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
