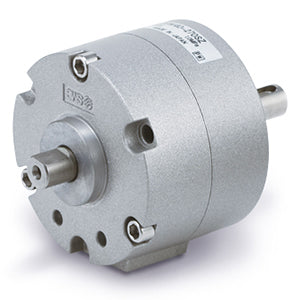

C(D)RB2*W10~40-Z, Schwenkantrieb, neue Flügelbauart – CDRB2BW20-90DZ

• Drehmoment bis zu 15 Nm.
• Drehwinkel: 90°, 100°, 180°, 270°.
• Winkeleinstellbereich bis zu 240°.
• Viele Varianten der Wellenendform (6 Typen).
• Anschlusslage wählbar: seitlicher oder axialer Anschluss.
• Viele Befestigungsvarianten.

Hauptmerkmale

• Standardausführung.
• Anschlussöffnungen befinden sich auf der flachen Oberfläche.
• Viele Varianten der Wellenendform (6 Typen).

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Standard-Wellentyp: W (Doppelwelle mit einseitiger Abflachung)
• Winkeleinstelleinheit: Keine
• Größe: 20 mm
• Drehwinkel - Flügel: 90D (Winkel: 90 Doppel-Flügel)
• Anschluss: seitlich
• Auto-Schalter: kein Schalter
• Kabel oder Stecker mit Kabel: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CDRB2BW20-90DZ
• Lieferzeit (Tage): 19
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
