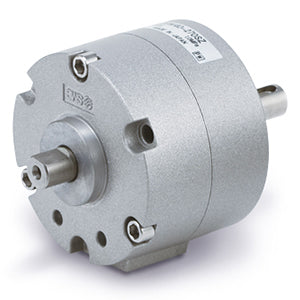

C(D)RB2*W10~40-Z, Drehantrieb, neue Flügelzellenbauart – CDRB2BW10-100DZ

• Drehmoment bis zu 15 Nm.
• Drehwinkel: 90°, 100°, 180°, 270°.
• Winkeleinstellbereich bis zu 240°.
• Zahlreiche Varianten der Wellenendform (6 Typen).
• Anschlusslage wählbar: seitlicher oder axialer Anschluss.
• Vielfältige Befestigungsmöglichkeiten.

Hauptmerkmale

• Standardtyp.
• Anschlüsse befinden sich auf der flachen Oberfläche.
• Zahlreiche Varianten der Wellenendform (6 Typen).

Technische Daten

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Standardwellentyp: W (Doppelwelle mit einseitiger Abflachung)
• Winkeleinstelleinheit: ohne
• Größe: 10 mm
• Drehwinkel - Flügel: 100D (Winkel: 100 Doppel-Flügel)
• Anschluss: seitlich
• Auto-Schalter: ohne Schalter
• Anschlusskabel oder steckbarer Anschluss: 0,5 m (oder ohne bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder ohne bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CDRB2BW10-100DZ
• Lieferzeit (Tage): 19
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
