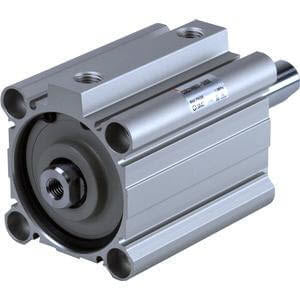

C(D)Q2W, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2WB63TF-20DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett neu konstruierten Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Gewichtsreduzierung des Zylinders um 5 - 13 % je nach Modell bietet. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ermöglichen, ohne dass zusätzliche Befestigungselemente erforderlich sind. Auch bei den kleineren Kolbendurchmessern zwischen Ø 12 und 25 mm wurden diese Nuten in das neue Gehäusedesign integriert, um die Aufnahme von Magnetschaltern ohne Halterung an zwei Seiten zu ermöglichen. Der integrierte Kanal für Magnetschalter wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Magnetschaltern entwickelt und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheit bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 100)
• Kleine Magnetschalter können an 4 Seiten montiert werden.

Technische Daten

• Magnet: D (integriert)
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Kolbendurchmesser: Ø63 mm
• Anschlussgewindeart: TF
• Hub: 20
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Magnetschalternut: Z (mit Nut für Magnetschalter)
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Schalter
• Anzahl: 2 Stück oder keine bei Ausführung ohne Schalter
• Optionen Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Aus Edelstahl: Nein
• Dichtung aus Fluorkautschuk: Nein

Zusätzliche Informationen

• Artikelnummer: CDQ2WB63TF-20DZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
