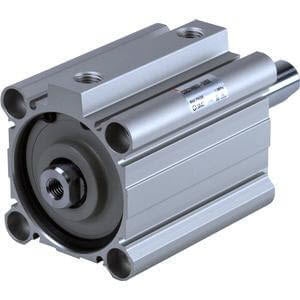

C(D)Q2W, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2WB40TF-100DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der Hauptunterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das vollständig neugestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern bietet und zudem je nach Modell eine Gewichtsreduzierung des Zylinders um insgesamt 5 bis 13 % ermöglicht. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die Magnetschalter an allen vier Zylinderseiten ohne zusätzliche Befestigungselemente aufnehmen können. Auch für die kleineren Bohrungsgrößen von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die befestigungsfreie Montage von Magnetschaltern auf zwei Flächen zu ermöglichen. Der integrierte Kanal für unsere einfach einzustellenden, zweifarbigen elektronischen Magnetschalter gewährleistet einen vollständigen Schutz vor versehentlichen Beschädigungen und verbessert die Arbeitssicherheit sowohl bei der Installation als auch bei Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 100)
• Kleine Magnetschalter auf 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard])
• Ausführung: Standard
• Kolbendurchmesser: Ø40 mm
• Anschlussgewindeart: TF
• Hub: 100 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Nut für Magnetschalter: Z (Nut für Magnetschalter-Montage)
• Magnetschalter: Ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m oder keine Angabe bei fehlendem Schalter
• Anzahl: 2 Stk. oder keine Angabe bei fehlendem Schalter
• Optionen Kolbenstangenende: Ohne
• Temperaturbeständigkeit: Ohne
• Niedriggeschwindigkeit: Ohne
• Ausführung in Edelstahl: Ohne
• Dichtung aus Fluorkautschuk: Ohne

Zusätzliche Informationen

• Teilenummer: CDQ2WB40TF-100DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
