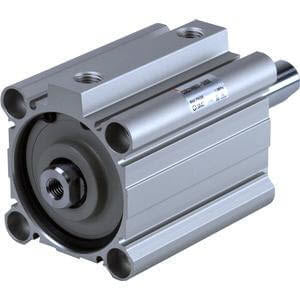

C(D)Q2W, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2WB32TF-35DZ

• Nach einer Überarbeitung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend neu konzipiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren bietet und zudem je nach Modell eine Gewichtsreduzierung von 5 bis 13 % ermöglicht. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ohne zusätzliche Sensorhalterungen ermöglichen. Auch für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um eine halterungsfreie Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für unsere einfach einzustellenden, zweifarbigen elektronischen Sensoren ausgelegt und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 100)
• Montage kleiner Sensoren an 4 Seiten möglich.

Technische Daten

• Magnet: D (eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Kolbendurchmesser: Ø32 mm
• Anschlussgewindeart: TF
• Hub: 35 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Sensornut: Z (mit Sensornuten)
• Sensor: Ohne Sensor
• Kabel oder Stecker: 0,5 m oder kein Kabel bei Sensorausführung "Ohne"
• Anzahl: 2 Stück oder keine bei Sensorausführung "Ohne"
• Optionen Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Langsamlauf: Keiner
• Edelstahlausführung: Keine
• Dichtung aus Fluorkautschuk: Keine

Zusätzliche Informationen

• Artikelnummer: CDQ2WB32TF-35DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
