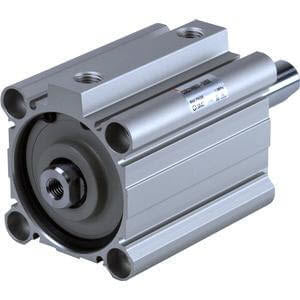

C(D)Q2W, Kompaktzylinder, doppeltwirkend mit durchgehender Kolbenstange und Nut für Magnetschalter – CDQ2WB20-35DZ

• Nach Überarbeitung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig neu konzipiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell liegt im komplett überarbeiteten Gehäuse, das verbesserte Montagemöglichkeiten für Magnetschalter sowie eine allgemeine Gewichtsreduzierung des Zylinders um 5–13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Magnetschaltern an allen vier Zylinderseiten ermöglichen, ohne dass Befestigungsklemmen erforderlich sind. Auch für kleinere Kolbendurchmesser zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die Aufnahme von Magnetschaltern ohne Befestigungsklemmen auf zwei Flächen zu ermöglichen. Der integrierte Magnetschalterkanal ist für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Magnetschaltern konzipiert und gewährleistet einen vollständigen Schutz vor potenziellen versehentlichen Beschädigungen sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kann kleine Magnetschalter auf 4 Flächen montieren.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Kolbendurchmesser: Ø20 mm
• Anschlussgewindeart: Rc (oder M-Gewinde für 16er & 20er Bohrung oder 32er Hub 5 mm)
• Hub: 35 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Magnetschalternut: Z (Nut für Magnetschalter)
• Magnetschalter: kein Schalter
• Anschlusskabel oder Stecker: 0,5 m oder kein Kabel bei keinem Schalter
• Anzahl: 2 Stück oder keine bei keinem Schalter
• Optionen Kolbenstangenende: keine
• Temperaturbeständigkeit: keine
• Niedriggeschwindigkeit: keine
• Aus Edelstahl: keine
• Fluorkautschuk-Dichtung: keine

Zusätzliche Informationen

• Teilenummer: CDQ2WB20-35DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
