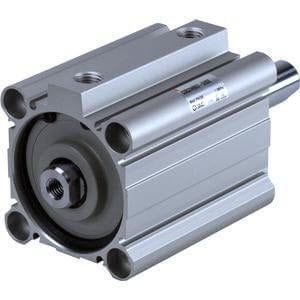

C(D)Q2W, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, mit Nut für Signalgeber – CDQ2WB12-30DZ

• Nach der Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die komplette Zylinderbaureihe von Grund auf überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem alten Modell ist das komplett neugestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Magnetschaltern sowie eine allgemeine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die Magnetschalter an allen vier Zylinderseiten aufnehmen können, ohne dass Magnetschalter-Befestigungselemente erforderlich sind. Und auch für kleinere Kolbendurchmesser zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um eine befestigungsfreie Montage von Magnetschaltern an zwei Seiten zu ermöglichen. Der integrierte Magnetschalterkanal wurde für unsere einfach einzustellenden, zweifarbigen elektronischen Magnetschalter entwickelt und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Ø 12 bis 25); Rc, NPT oder G (Ø 32 bis 100)
• Kleine Magnetschalter an 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Kolbendurchmesser: Ø12 mm
• Anschlussgewindeart: Rc (oder M-Gewinde für Ø 16 & 20 oder 32 Hub 5 mm)
• Hub: 30 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Nut für Magnetschalter: Z (Nut für Magnetschalter)
• Magnetschalter: Ohne Schalter
• Kabel oder Stecker: 0,5 m oder keine Angabe bei Magnetschalter "Ohne"
• Anzahl: 2 Stück oder keine Angabe bei Magnetschalter "Ohne"
• Kolbenstangenende: Ohne
• Temperaturbeständigkeit: Ohne
• Niedriggeschwindigkeit: Ohne
• Ausführung in Edelstahl: Ohne
• Dichtung aus Fluorkautschuk: Ohne

Zusätzliche Informationen

• Artikelnummer: CDQ2WB12-30DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
