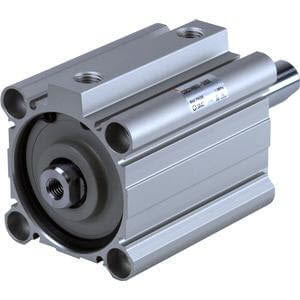

C(D)Q2W, Kompaktzylinder, doppeltwirkend, doppelte Kolbenstange mit Nut zur Montage eines automatischen Schalters – CDQ2WA63TF-75DZ
€169,73
Zu Produktinformationen springen
C(D)Q2W, Kompaktzylinder, doppeltwirkend, doppelte Kolbenstange mit Nut zur Montage eines automatischen Schalters – CDQ2WA63TF-75DZ
€169,73
zzgl. MwSt.
- Nach einer Überprüfung unserer beliebten Kompaktzylinder der CQ2-Serie haben unsere Entwicklungsingenieure die gesamte Zylinderbaureihe vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem alten Modell ist das vollständig überarbeitete Gehäuse, das verbesserte Befestigungsmöglichkeiten für Automatikschalter bietet und je nach Modell eine Gewichtsreduzierung des Zylinders um insgesamt 5–13 % ermöglicht. Alle CQ2-Zylinder von Ø 32 bis 200 mm verfügen jetzt über Einschubnuten, in denen Automatikschalter auf allen vier Zylinderseiten ohne Halterungen montiert werden können. Auch bei den kleineren Bohrungsgrößen von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, sodass Automatikschalter auf zwei Seiten ohne Halterungen montiert werden können. Der integrierte Kanal für Automatikschalter wurde für unsere einfach einzustellenden, zweifarbigen Halbleiter-Automatikschalter entwickelt und gewährleistet umfassenden Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsbedingungen bei Montage und Wartung.
Hauptmerkmale
- Doppeltwirkender Kompaktzylinder mit beidseitiger Kolbenstange
- Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
- Standard-Hublänge (mm): 5 bis 100
- Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
- Kleine Automatikschalter können auf 4 Seiten montiert werden.
Technische Daten
- Magnet: D (integriert)
- Montage: A (Gewinde an beiden Enden)
- Typ: Standard
- Bohrungsgröße: Ø 63 mm
- Typ des Anschlussgewindes: TF
- Hub: 75 mm
- Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
- Nut für Automatikschalter: Z (Montagenuten für Automatikschalter)
- Automatikschalter: Kein Schalter
- Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m oder keine bei Ausführung ohne Schalter
- Anzahl: 2 Stk. oder keine bei Ausführung ohne Schalter
- Optionen am Kolbenstangenende: Keine
- Temperaturbeständigkeit: Keine
- Niedrige Geschwindigkeit: Keine
- Aus Edelstahl: Nein
- Fluorkautschukdichtung: Nein
Zusätzliche Informationen
- Teilenummer: CDQ2WA63TF-75DZ
- Lieferzeit (Tage): 6
- Mindestbestellmenge: 1
- Ursprungsland: CZ
- TARIC-Code: 8412310090
