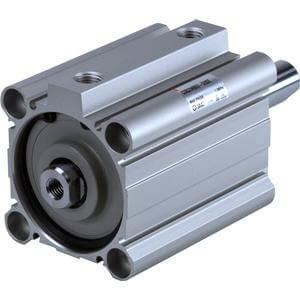

C(D)Q2W, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2WA50TF-15DZ

• Nach Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm von Grund auf neu konzipiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Endlagenschaltern sowie eine allgemeine Gewichtsreduzierung des Zylinders um 5–13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Endlagenschaltern an allen vier Zylinderseiten ermöglichen, ohne dass hierfür Schalterhalterungen erforderlich sind. Auch bei den kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um den Einsatz von Endlagenschaltern ohne Halterung an zwei Seiten zu ermöglichen. Der integrierte Kanal für Endlagenschalter, der für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Endlagenschaltern konzipiert ist, sorgt für einen umfassenden Schutz vor versehentlicher Beschädigung und bietet verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Endlagenschalter an 4 Seiten montierbar.

Spezifikationen

• Magnet: D (integriert)
• Befestigung: A (durchgehende Bohrung)
• Typ: Standard
• Kolbendurchmesser: Ø50 mm
• Anschlussgewindeart: TF
• Hub: 15 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Endlagenschalternut: Z (mit Endlagenschalternuten)
• Endlagenschalter: ohne Schalter
• Kabel oder Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Schalter
• Anzahl: 2 Stück oder keine bei Ausführung ohne Schalter
• Kolbenstangenende-Optionen: ohne
• Temperaturbeständigkeit: keine
• Niedrige Geschwindigkeit: keine
• Aus Edelstahl: nein
• FKM-Dichtung: keine

Zusätzliche Informationen

• Artikelnummer: CDQ2WA50TF-15DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
