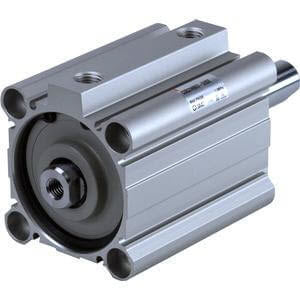

C(D)Q2W, Kompaktzylinder, doppeltwirkend, beidseitige Kolbenstange, mit Montagenut für automatische Schalter – CDQ2WA40TF-50DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder der Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wichtigste Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das vollständig neu gestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Auto-Schaltern bietet und das Zylindergewicht je nach Modell insgesamt um 5–13 % reduziert. Jetzt sind alle CQ2-Zylinder mit Ø 32 bis 200 mm mit Einschubnuten ausgestattet, in denen Auto-Schalter an allen vier Zylinderseiten ohne Halterungen montiert werden können. Auch bei den kleineren Bohrungsgrößen von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, sodass Auto-Schalter an zwei Flächen ohne Halterungen montiert werden können. Der integrierte Auto-Schalterkanal wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Halbleiter-Auto-Schaltern entwickelt und gewährleistet umfassenden Schutz vor möglichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsbedingungen bei Montage- und Wartungsarbeiten.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit doppelter Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hublänge (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine Auto-Schalter können an 4 Flächen montiert werden.

Technische Daten

• Magnet: D (integriert)
• Montage: A (beidseitig mit Gewindebohrungen)
• Typ: Standard
• Bohrungsgröße: Ø 40 mm
• Art des Anschlussgewindes: TF
• Hub: 50 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Nut für Auto-Schalter: Z (Montagenuten für Auto-Schalter)
• Auto-Schalter: Ohne Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m oder bei Ausführung ohne Schalter nicht vorhanden
• Anzahl: 2 Stk. oder bei Ausführung ohne Schalter nicht vorhanden
• Optionen für Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Aus Edelstahl: Nein
• Fluorkautschukdichtung: Nein

Zusätzliche Informationen

• Artikelnummer: CDQ2WA40TF-50DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
