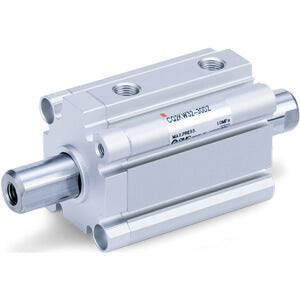

C(D)Q2KW, Kompaktzylinder, doppelt wirkend, Doppelstab, nicht rotierend, mit Montagefalle für Endlagenschalter – CDQ2KWB40TF-45DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Körper, der verbesserte Montageoptionen für Autoschalter bietet sowie eine Reduzierung des Zylindergewichts um insgesamt 5–13 %, abhängig vom Modell. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit Einstecknuten ausgestattet, in denen Autoschalter auf allen vier Seiten des Zylinders ohne Autoschalterhalterungen montiert werden können. Und bei kleineren Bohrweiten zwischen Ø 12 und 25 mm wurden in das neue Körperdesign ebenfalls Einstecknuten integriert, um Autoschalter auf zwei Flächen ohne Halterung aufzunehmen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen, halbleitenden Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelwirkender, doppelstabiger, nicht drehbarer Kompaktzylinder
• Bohrweiten (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrweite 12 bis 25); Rc, NPT oder G (Bohrweite 32 bis 63)
• Kleine Autoschalter können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (integriert)
• Montage: B (Durchloch [Standard; Bohrweite 12 bis 63])
• Bohrweite: Ø 40 mm
• Anschlussgewindetyp: TF [G]
• Hub: 45 mm
• Körperoption: M (Außengewinde am Kolbenende)
• Autoschalterrinne: Z (Einstecknuten für Autoschalter)
• Autoschalter: Kein Schalter
• Fühlerkabel oder vorkabelierter Anschluss: 0,5 m oder kein Anschluss bei „Kein Schalter“
• Anzahl: 2 Stk.
• Kolbenendoptionen: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2KWB40TF-45DMZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
