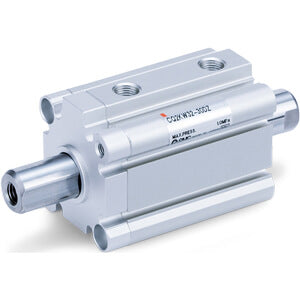

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, verdrehgesichert, mit Nut für Signalgeber – CDQ2KWA63TF-30DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ohne Sensorhalterungen ermöglichen. Bei kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die halfterfreie Montage von Sensoren auf zwei Flächen zu ermöglichen. Der integrierte Sensorkanal ist für die Verwendung unserer einfach einzustellenden, zweifarbigen elektronischen Sensoren ausgelegt und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder mit durchgehender Kolbenstange und Verdrehsicherung
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 63)
• Kleine Sensoren können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: A (beidseitige Gewindebohrung; Bohrung 40 bis 63)
• Bohrungsgröße: Ø63 mm
• Anschlussgewindeart: TF [G]
• Hub: 30 mm
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Sensornut: Z (Sensor-Montagenuten)
• Sensor: Kein Sensor
• Anschlusskabel oder Stecker: 0,5 m oder kein Kabel bei ohne Sensor
• Anzahl: 2 Stk.
• Kolbenstangenoptionen: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2KWA63TF-30DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
