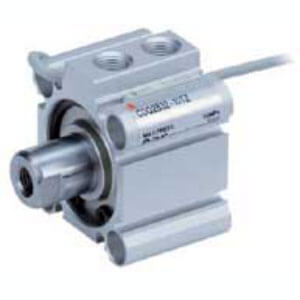

C(D)Q2, Kompaktzylinder, einfachwirkend, einstöbig mit Montagekerbe für Automatikschalter – CDQ2B32TF-10SZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu gestaltete Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung der Zylinder um 5–13 % führt. Bei allen CQ2-Zylindern mit einem Kolbenausgang von Ø 32 bis 200 mm sind nun Einsteckrillen vorgesehen, in denen Autoschalter auf allen vier Seiten des Zylinders ohne Autoschalterhalterungen montiert werden können. Bei kleineren Kolbenausgängen von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einsteckrillen integriert, die die halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Festkörper-Autoschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Einseitig wirkender Kompaktzylinder mit einer Kolbenstange
• Kolbenausgangsgrößen (mm): 12, 16, 20, 25, 32, 40, 50
• Standard-Hublängen (mm): 5, 10, 20
• Anschlussgewinde: M (Kolbenausgang 12 bis 25); Rc, NPT oder G (Kolbenausgang 32 bis 100)
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Technische Daten

• Magnet: D (integriert)
• Montage: B (Durchlochmontage [Standard])
• Kolbenausgangsgröße: Ø 32 mm
• Anschlussgewindetyp: TF (G-Gewinde, Kolbenausgang 32–100)
• Hub: 10 mm
• Wirkungsart: S (einseitig wirkend, federgeführt)
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Autoschalterrinne: Z (Einsteckrillen für Autoschalter)
• Montageschraube: Keine
• Kolbenstangenendhalterung: Keine
• Autoschalter: Ohne Schalter
• Anschlusskabel oder vorkabelierter Stecker: 0,5 m oder bei „Ohne Schalter“ keine
• Anzahl: 2 Stück oder bei „Ohne Schalter“ keine
• Kolbenstangenendoptionen: Keine
• Aus Edelstahl: Keine
• Fluor-Kautschukdichtung: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2B32TF-10SZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
