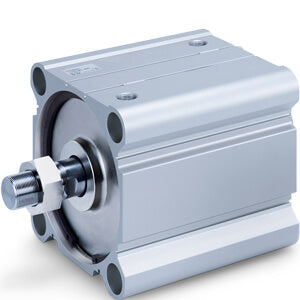

C(D)Q2, Kompaktzylinder, doppeltwirkend, einstöbig, großer Kolbenhub mit Montagekerbe für Endlagenschalter – CDQ2B200TF-50DCZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung des Zylinders um 5–13 % führt. Alle CQ2-Zylinder mit einem Durchmesser von Ø 32 bis 200 mm verfügen nun über integrierte Einstecknuten, in denen Autoschalter ohne zusätzliche Halterungen auf allen vier Seiten des Zylinders montiert werden können. Bei kleineren Zylinderdurchmessern von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einstecknuten integriert, die eine halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalter-Nische wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Kompakt, doppeltwirkend, einkolbiger Zylinder mit großem Durchmesser
• Zylinderdurchmesser (mm): 125, 140, 160, 180, 200
• Standard-Hubbereich (mm): 10 bis 300
• Anschlussgewinde: Rc, NPT, G
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Technische Daten

• Magnet: D (integriert)
• Zylinderdurchmesser: Ø 200 mm
• Anschlussgewindetyp: TF (G)
• Hub: 50
• Gehäuseoption: Standard (Kolbenstangenende mit Innengewinde)
• Autoschalter: Ohne Schalter
• Anschlussleitung oder vorkabelter Stecker: 0,5 m oder bei „Ohne Schalter“ nicht vorhanden
• Anzahl: 2 Stk.
• Kolbenstangenendoptionen: Keine
• Fluor-Kautschukdichtung: Keine

Zusätzliche Informationen

• Teilenummer: CDQ2B200TF-50DCZ
• Lieferzeit (Tage): 27
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
