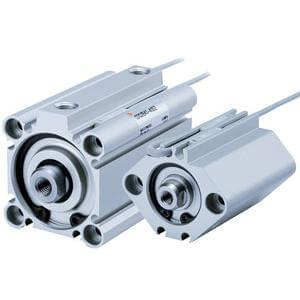

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2B100TF-25DCZ

• Nach einer Überarbeitung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend neu konzipiert, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren bietet sowie eine Gewichtsreduzierung des Zylinders um insgesamt 5–13 %, je nach Modell. Nun sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit Einschubnuten ausgestattet, die die Aufnahme von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorenhalterungen erforderlich sind. Auch bei den kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die halterungsfreie Montage von Sensoren an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren ausgelegt und gewährleistet einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Arbeitssicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhubbereich (mm): 5 bis 100
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Sensoren an 4 Seiten montierbar.

Spezifikationen

• Magnet: D (Eingebaut)
• Befestigung: B (Durchgangsbohrung [Standard])
• Typ: Standard
• Bohrungsgröße: Ø100 mm
• Anschlussgewindeart: TF
• Schmierstoffhalter: Ohne stabile Schmierfunktion
• Hub: 25
• Gehäuseoption: C [Gummipuffer]
• Sensornut: Z [Sensormontagenut]
• Befestigungsschraube: Keine
• Kolbenstangenbefestigung: Keine
• Sensor: Kein Sensor
• Kabel oder Stecker: 0,5 m oder kein Kabel bei fehlendem Sensor
• Anzahl: 2 Stk.
• Kolbenstangenoptionen: Keine
• Temperaturbeständigkeit: Keine
• Langsamlauf: Keiner
• Aus Edelstahl: Nein
• FKM-Dichtung: Nein

Zusätzliche Informationen

• Teilenummer: CDQ2B100TF-25DCZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
