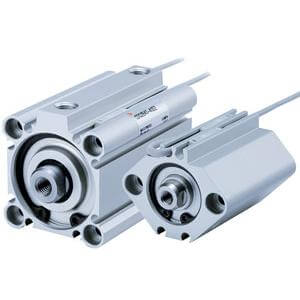

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2A80TF-75DZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindervarianten zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem Vorgängermodell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine Reduzierung des Gesamtgewichts des Zylinders um 5 bis 13 %, je nach Modell, bietet. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die die Aufnahme von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorbefestigungen erforderlich sind. Auch bei kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden für das neue Gehäusedesign Nuten integriert, um eine Befestigung von Sensoren ohne Halterungen auf zwei Flächen zu ermöglichen. Die für den Einsatz mit unseren einfach einzustellenden, zweifarbigen Solid-State-Sensoren ausgelegten integrierten Sensornuten gewährleisten einen vollständigen Schutz vor versehentlicher Beschädigung und bieten verbesserte Arbeits- und Sicherheitsvorteile sowohl bei der Installation als auch bei Wartungsarbeiten.

Hauptmerkmale

• Doppelt wirkender Kompaktzylinder, durchgehende Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine Sensoren auf 4 Flächen montierbar.

Technische Daten

• Magnet: D (Eingebaut)
• Befestigung: A (Durchgangsbohrung)
• Typ: Standard
• Bohrungsgröße: Ø80 mm
• Anschlussgewindeart: TF
• Schmiermittel-Rückhalter: Ohne dauergeschmierte Ausführung
• Hub: 75
• Gehäuseoption: Standard [Innengewinde an der Kolbenstange]
• Sensornut: Z [Mit Sensornuten]
• Befestigungsschraube: Keine
• Befestigungselement an der Kolbenstange: Keine
• Sensor: Ohne Sensor
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m oder keine Angabe bei fehlendem Sensor
• Anzahl: 2 Stk.
• Optionen für Kolbenstangenende: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Aus Edelstahl: Nein
• Dichtung aus Fluorkautschuk: Nein

Zusätzliche Informationen

• Teilenummer: CDQ2A80TF-75DZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
