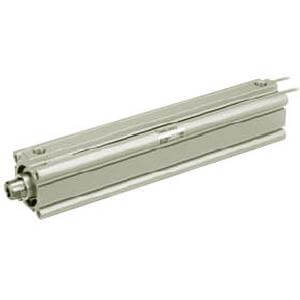

C(D)Q2, Kompaktzylinder, doppeltwirkend, einstöbig, langer Hub mit Montagefalle für Endlagenschalter – CDQ2A80TF-300DCMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet und zudem zu einer Gewichtsreduzierung der Zylinder um 5–13 % führt, je nach Modell. Alle CQ2-Zylinder mit einem Kolbenhub von Ø 32 bis 200 mm verfügen nun über integrierte Schienen, in denen Autoschalter auf allen vier Zylinderseiten ohne Autoschalterhalterungen montiert werden können. Bei kleineren Kolbenhuben von Ø 12 bis 25 mm wurden in das neue Körperdesign ebenfalls Schienen integriert, die eine halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Kompaktzylinder: Doppelführend, lange Kolbenstange, einstöckig
• Kolbenhub (mm): 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 125 bis 300
• Anschlussgewinde: Rc, NPT oder G
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Technische Daten

• Magnet: D (integriert)
• Montage: A (beide Enden mit Gewinde)
• Typ: Standard
• Kolbenhub: Ø 80 mm
• Anschlussgewindetyp: TF [G]
• Hub: 300
• Dämpfung: C (Gummipuffer)
• Körperoption: M (Außengewinde am Kolbenstangenende)
• Autoschalter: Kein Schalter
• Fühlerkabel oder vorkabelierter Stecker: 0,5 m oder bei keinem Schalter kein Kabel
• Anzahl: 2 Stk.
• Kolbenstangenendoptionen: Keine
• Aus Edelstahl: Nein
• Fluor-Kautschukdichtung: Nein

Zusätzliche Informationen

• Teilenummer: CDQ2A80TF-300DCMZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
