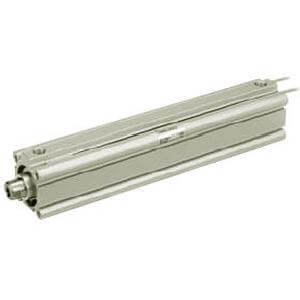

C(D)Q2, Kompaktzylinder, doppeltwirkend, einstöbig, langer Hub mit Montagefutter für Endlagenschalter – CDQ2A63TF-125DCMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung der Zylinder um 5–13 % führt. Alle CQ2-Zylinder mit einem Kolbendurchmesser von Ø 32 bis 200 mm verfügen nun über Einstecknuten, in denen Autoschalter ohne Autoschalterhalterungen an allen vier Seiten des Zylinders montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Körperdesign ebenfalls Einstecknuten integriert, die die halterungslose Montage von Autoschaltern an zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Festkörper-Autoschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Arbeitsschutzvorteile bei der Installation und Wartung.

Hauptmerkmale

• Kompaktzylinder: Doppelfachsendig, langer Hub, einseitig
• Kolbendurchmesser (mm): 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 125 bis 300
• Anschlussgewinde: Rc, NPT oder G
• Kleine Autoschalter können an 4 Flächen montiert werden.

Technische Daten

• Magnet: D (integriert)
• Befestigung: A (beidseitig mit Gewinde)
• Typ: Standard
• Kolbendurchmesser: Ø 63 mm
• Anschlussgewindetyp: TF [G]
• Hub: 125
• Dämpfung: C (Gummipuffer)
• Körperoption: M (Außengewinde am Kolbenende)
• Autoschalter: Ohne Schalter
• Anschlussleitung oder vorkabelter Stecker: 0,5 m oder bei „Ohne Schalter“ nicht vorhanden
• Anzahl: 2 Stk.
• Kolbenendoptionen: Keine
• Aus Edelstahl: Nein
• Fluor-Kautschukdichtung: Nein

Zusätzliche Informationen

• Teilenummer: CDQ2A63TF-125DCMZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
