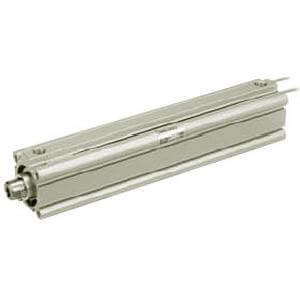

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange, langer Hub mit Nut für Auto-Schalter – CDQ2A50TF-175DCZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm grundlegend überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der Hauptunterschied zwischen der neuen CQ2-Reihe und dem alten Modell liegt im vollständig neu gestalteten Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren sowie eine allgemeine Reduzierung des Zylindergewichts um 5 bis 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Montage von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorbefestigungen erforderlich sind. Auch bei kleineren Bohrungsgrößen zwischen Ø 12 und 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um eine befestigungsfreie Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal wurde für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Kompaktzylinder: Langer Hub, doppeltwirkend, durchgehende Kolbenstange
• Bohrungsgrößen (mm): 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 125 bis 300
• Anschlussgewinde: Rc, NPT oder G
• Kleine Sensoren an 4 Seiten montierbar.

Spezifikationen

• Magnet: D (eingebaut)
• Montage: A (beidseitig mit Gewinde)
• Typ: Standard
• Bohrungsgröße: Ø50 mm
• Anschlussgewindeart: TF [G]
• Hub: 175
• Dämpfung: C (Gummipuffer)
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Sensor: Ohne Sensor
• Anschlusskabel oder Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Sensor
• Anzahl: 2 Stk.
• Kolbenstangenende: Ohne
• Aus Edelstahl: Nein
• FKM-Dichtung: Nein

Zusätzliche Informationen

• Artikelnummer: CDQ2A50TF-175DCZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
