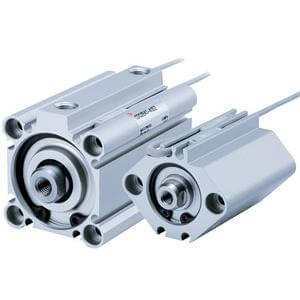

C(D)Q2, Kompaktzylinder, doppelt wirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CDQ2A16-10DCZ

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure die gesamte Zylinderbaureihe komplett überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylinderoptionen zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem Vorgängermodell ist das vollständig neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Sensoren bietet und zudem eine Gewichtsreduzierung des Zylinders um insgesamt 5 - 13 % je nach Modell ermöglicht. Jetzt sind alle CQ2-Zylinder von Ø 32 bis 200 mm mit integrierten Nuten ausgestattet, die die Aufnahme von Sensoren an allen vier Zylinderseiten ermöglichen, ohne dass Sensorhalterungen erforderlich sind. Auch für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden diese Nuten in das neue Gehäusedesign integriert, um eine halterungsfreie Sensormontage an zwei Seiten zu ermöglichen. Der integrierte Sensorkanal ist für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Sensoren konzipiert und bietet vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppeltwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Bohrungsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Bohrung 12 bis 25); Rc, NPT oder G (Bohrung 32 bis 100)
• Kleine Sensoren an 4 Seiten montierbar.

Technische Daten

• Magnet: D (integriert)
• Befestigung: A (beidseitig durchgehende Bohrungen)
• Typ: Standard
• Bohrungsgröße: Ø 16 mm
• Anschlussgewindeart: Rc (bzw. M-Gewinde bei Bohrung 16 & 20 oder Hub 5 mm)
• Schmiermittel: Ohne Schmierfunktion
• Hub: 10
• Gehäuseoption: C [mit elastischer Dämpfung]
• Sensornut: Z [mit Sensor-Montagenuten]
• Befestigungsschraube: Keine
• Kolbenstangenbefestigung: Keine
• Sensor: Ohne Sensor
• Kabel oder Stecker: 0,5 m oder kein Kabel bei Sensorausführung „ohne“
• Anzahl: 2 Stück
• Kolbenstangenoptionen: Keine
• Temperaturbeständigkeit: Keine
• Langsamlauf: Keiner
• Edelstahl-Ausführung: Keine
• FKM-Dichtung: Keine

Zusätzliche Informationen

• Artikelnummer: CDQ2A16-10DCZ
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090
