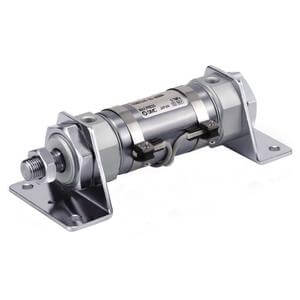

C(D)M3 Druckluftzylinder, doppeltwirkend, durchgehende Kolbenstange, kurze Bauform – CDM3E40-50

• Die Nachfrage nach einem kompakten, leichten und sauber profilierten Pneumatikzylinder für allgemeine Automatisierungsanwendungen wurde mit der Einführung unserer neuen Serie CM3 beantwortet. Basierend auf unseren beliebten CM2-Modellen haben unsere F&E-Ingenieure die CM3-Zylinder im Vergleich zur CM2-Serie um bis zu 66 mm kürzer und 21 % leichter gemacht, ohne dabei die Betriebsleistung zu beeinträchtigen. Die neue Serie CM3 ist in den Kolbendurchmessern 20, 25, 32 und 40 mm erhältlich und standardmäßig mit schwenkbarem Gabelkopf, Schwenkzapfenbefestigung und Innengewinde ausgestattet. Sie bietet in Verbindung mit unseren kleinen, zweifarbigen D-M9*W-Autoschaltern mit stoßfestem Gehäuse die perfekte Lösung.

Hauptmerkmale

• Doppeltwirkend, durchgehende Kolbenstange
• Kolbendurchmesser: 20, 25, 32 & 40 (mm)
• Hublängen von 25 mm bis 300 mm
• Befestigungsarten: Grundausführung, Fußbefestigung, Flanschbefestigung vorne und hinten, Gabelbefestigung, Schwenkzapfen
• Vielzahl an Schaltern und verschiedene Anschlusskabel-Längen

Technische Daten

• Magnet: D (integriert)
• Befestigung: E (integrierter Gabelkopf)
• Kolbendurchmesser: 40 mm
• Hub: 50
• Kolbenstangen-Gewinde: Außengewinde
• Autoschalter: kein Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder entfällt bei keinem Schalter)
• Anzahl: 2 Stk. (oder entfällt bei keinem Schalter)

Zusätzliche Informationen

• Teilenummer: CDM3E40-50
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
