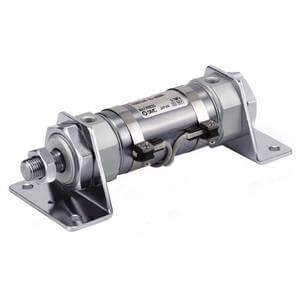

C(D)M3 Druckluftzylinder, doppeltwirkend, einseitige Kolbenstange, kurze Bauform – CDM3B40-250

• Anfragen nach einem kompakten, leichten und sauber profilierten Druckluftzylinder für den Einsatz in allgemeinen Automatisierungsanwendungen wurden mit der Einführung unserer neuen Serie CM3 beantwortet. Basierend auf unseren beliebten Modellen der Serie CM2 haben unsere F&E-Ingenieure die CM3-Zylinder im Vergleich zur Serie CM2 um bis zu 66 mm kürzer und 21 % leichter gemacht, ohne dabei die Betriebsleistung zu beeinträchtigen. Die neue Serie CM3 ist in den Kolbendurchmessern 20, 25, 32 und 40 mm erhältlich und standardmäßig mit schwenkbarem Gabelkopf, Schwenkzapfenbefestigung und Innengewinde ausgestattet. Sie verwendet stoßfeste Rohre und bietet in Verbindung mit unseren kleinen, zweifarbigen D-M9*W-Autoschaltern die perfekte Lösung.

Hauptmerkmale

• Doppelt wirkend, einfachwirkende Kolbenstange
• Kolbendurchmesser: 20, 25, 32 & 40 (mm)
• Hübe von 25 mm bis 300 mm
• Befestigungsarten: Grundausführung, Fußbefestigung, Flanschbefestigung vorne & hinten, Gabelbefestigung, Schwenkzapfenbefestigung
• Vielzahl von Schaltern und verschiedene Anschlusskabellängen

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 40 mm
• Hub: 250
• Kolbenstangengewinde: Außengewinde
• Autoschalter: Kein Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. entfällt bei Schalter "Kein Schalter")
• Anzahl: 2 Stk. (bzw. entfällt bei Schalter "Kein Schalter")

Zusätzliche Informationen

• Teilenummer: CDM3B40-250
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
