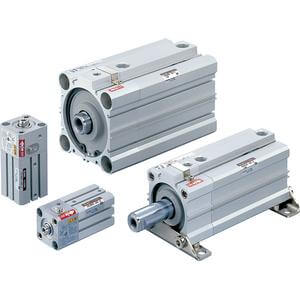

C(D)LQ, Kompaktzylinder, doppeltwirkend, einstöbig, mit Arretierung – CDLQB20-50D-B

• Die kompakte Zylinderreihe CLQ ist trotz der Ausstattung mit einer Verriegelungsfunktion so konzipiert, dass die Gesamtlänge minimiert wird. Die Gesamtlänge des Modells entspricht der des kompakten Zylinders CQ2. CLQ ist in 5 Kolbenbaugrößen von 40 bis 100 mm erhältlich und kann mit einem Automatikschalter ausgestattet werden.

Hauptmerkmale

• Flache Bauweise mit kompakter Verriegelungseinheit<LI>Zwei Arten der Montage <LI>Verriegelung an jeder beliebigen Position innerhalb des gesamten Hubs möglich
• Verriegelungsrichtung wählbar <LI>Einfache manuelle Entriegelung

Technische Daten

• Magnet: D (integriert)
• Montage: B (Durchloch)
• Kolbenbaugröße: 20 mm
• Gewinde: M5x0,8 (Kolbenbaugröße 20–25); Rc (Kolbenbaugröße 32–100)
• Hub: 50 mm
• Gehäuseausführung: Standard
• Verriegelungsrichtung: B (Verriegelung des Rückhubes)
• Automatikschalter: Ohne Schalter
• Führungskabel oder vorkabelter Stecker: 0,5 m (oder gar keiner im Fall ohne Schalter)
• Anzahl: 2 Stk. (oder gar keine im Fall ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CDLQB20-50D-B
• Lieferzeit (Tage): 31
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090
