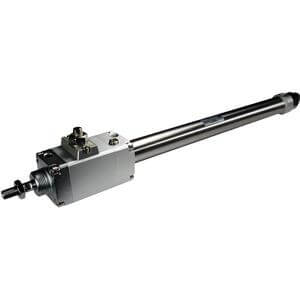

C(D)LM2, Luftzylinder, doppeltwirkend, einseitige Kolbenstange, Feinarretierung – CDLM2B20-200-E

• Wir freuen uns, unseren Rundzylinder der Serie CM2-Z vorzustellen. Dieses neue Modell verkürzt dank der Auto-Switch-Position, die durch Lösen einer einzigen Schraube verändert werden kann, die Montagezeit und senkt die Wartungskosten. Die transparente Auto-Switch-Halterung verbessert die Sichtbarkeit des Schaltstatus. Die Serie bietet zusätzliche Flexibilität, unter anderem durch die Wahl zwischen Kolbenstangen mit Innen- oder Außengewinde. Bei beengten Platzverhältnissen können Sie ein Kolbenstangenende mit Innengewinde (bis zu 29 mm kürzer) und/oder die Ausführung mit abgeflachtem Gehäuse (bis zu 16 mm kürzer) wählen. Dank einer großen Auswahl an Montagehalterungen bietet der CM2-Z zudem mehr Flexibilität bei der Montage und eignet sich damit ideal für Anwendungen wie Pick-and-Place, Positionieren und Spannen.

Wichtigste Merkmale

• Feinverriegelungszylinder, CLM2
• Doppeltwirkend, einfachwirkend mit einer Kolbenstange
• 10 Montageoptionen verfügbar
• Air-Hydro-Option verfügbar
• Für Auto-Switch geeignet

Technische Daten

• Magnet: D (integriert)
• Ausführung: Druckluftausführung
• Montage: B (Grundausführung)
• Bohrungsdurchmesser: 20 mm
• Hub: 200
• Kolbenstangenschutz: keiner
• Verriegelungsausführung: E (Federrückstellung (Verriegelung bei Entlüftung))
• Auto-Switch: kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CDLM2B20-200-E
• Lieferzeit (Tage): 33
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
