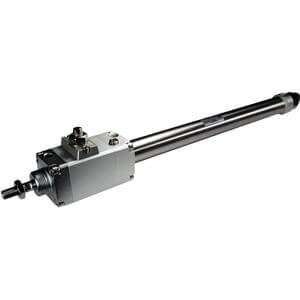

C(D)LM2, Luftzylinder, doppeltwirkend, einfachwirkend mit Kolbenstange, Feinverriegelung – CDLM2B20-100-E

• Wir freuen uns, unseren runden Luftzylinder der Serie CM2-Z vorstellen zu dürfen. Dieses neue Modell ermöglicht dank der Position des automatischen Schalters, die durch das Lösen einer einzigen Schraube verändert werden kann, eine schnellere Montage und geringere Wartungskosten. Die transparente Halterung des automatischen Schalters sorgt für eine bessere Sicht auf den Schaltstatus. Die Serie bietet zusätzliche Flexibilität, unter anderem durch die Wahl zwischen Kolbenstangen mit Außengewinde und Innengewinde. Bei beengten Platzverhältnissen können Sie ein Kolbenstangenende mit Innengewinde (bis zu 29 mm kürzer) und/oder eine Ausführung mit abgeflachtem Kopf (bis zu 16 mm kürzer) wählen. Dank der großen Auswahl an Montagehalterungen bietet der CM2-Z zudem mehr Montageflexibilität und eignet sich daher ideal für Anwendungen wie Pick-and-Place, Positionieren und Spannen.

Hauptmerkmale

• Feinverriegelungszylinder, CLM2
• Doppeltwirkend, einfachwirkend mit einer Kolbenstange
• 10 Montageoptionen verfügbar
• Air-Hydro-Ausführung verfügbar
• Für automatische Schalter geeignet

Technische Daten

• Magnet: D (integriert)
• Ausführung: Druckluftausführung
• Montage: B (Grundausführung)
• Bohrungsgröße: 20 mm
• Hub: 100
• Kolbenstangenschutz: keiner
• Verriegelungsausführung: E (Federrückstellung (Verriegelung bei Entlüftung))
• Automatischer Schalter: kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CDLM2B20-100-E
• Lieferzeit (Tage): 33
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
